Артикул: rx7136
Бренд: Bosch Rexroth

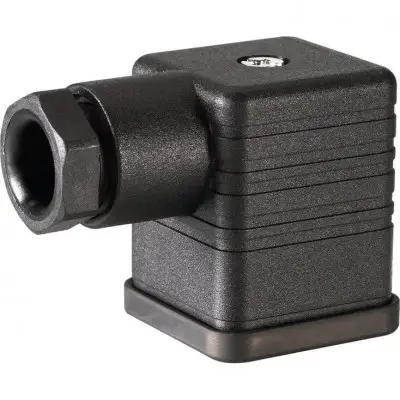

Усилители для пропорциональных клапанов давления VT-SSPA1-508-2X

Уточните у менеджера

Описание товара
Оплата и доставка

Характеристики

Параметр	Значение
Рабочее напряжение	24 В
Типовой код	01 02
VT-SSPA1 ‒	508
X / V0 /	01
Аналоговый, Разъемное исполнение VT-SSPA1	02
Серия компонентов	20
X 04 Исполнение: стандартное V0	05 В
В 0 Вход по току 4 …	20 мА
Серия компонентов 2X Номер материала Технический паспорт	1819929093
Напряжение питания Рабочее напряжение Номинальное U В	24 Н
UB(t)min В	21 В
UB(t)max В	31
Smax ВА	55 А
Ток I мА 4 …	20 В
Imax А	0.8
Диапазон настройки Частота вибрации f	95
Время разгона вверх/вниз t с	0.06
Стандартное подключение соленоида DIN	43650
Сечение подключения A 5 x	0.75 мм
Кабельный ввод и винтовые клеммы Степень защиты по EN	60529 1
FN IP65 Электромагнитная совместимость испытано по EN	61000-6
EN 61000-6-3	2002-08
Диапазон температур окружающей среды ϑ °C -20 …	70
Диапазон температур хранения ϑ °C -25 …	85
Масса m кг	0.23 1

2X Аналоговый, разъемное исполнение Для клапанов: DBETX-1X..-8, DRE10Z-1X..-8, DRE6X-1X..-8, DBE6X..1X..-8, DBE10Z-1X..-8 Особенности Дифференциальный вход Регулируемые время разгона, чувствительность, нулевая точка и частота вибрации (dither) Описание продукта Усилитель используется для управления пропорциональными клапанами без электрической обратной связи по положению. Он подключается непосредственно к штекеру соленоида клапана. Соединительный кабель со стороны управления (UB, задающее значение) проводится через кабельный ввод и подключается. Светодиод сигнализирует о наличии напряжения питания. В зависимости от типа усилителя, задающее значение представляет собой напряжение 0..10 В или ток 4..мА. Задающее значение может настраиваться относительно нулевой точки и чувствительности. При задании напряжением доступен дифференциальный вход. Кроме того, задающее значение может проходить через рампу. Для адаптации к специальным применениям амплитуда вибрации выполнена регулируемой. При поставке амплитуда вибрации уже установлена на оптимальное значение, так что дополнительная регулировка необходима только в вышеупомянутых особых случаях. 03 04 05 ‒ 2 Усилители клапанов для пропорциональных клапанов без электрической обратной связи по положению, Для клапанов: DBETX-1X..-8, DRE10Z-1X..-8, DRE6X-1X..-8, DBE6X..1X..-8, DBE10Z-1X..-8 525 03 Серия компонентов 20 .. 29 (20 .. 29: неизменные технические данные и назначение контактов) 2 ход по напряжению 0 … 10 I Технические данные Общие Тип электроники Аналоговый Конструкция Разъемный соединитель ижний предел ерхний предел Остаточная пульсация uSS В Потребляемая мощность макс. налоговые входы Задающее значение Напряжение (дифференциальный вход) U В 0 .. 10 ыходы соленоида Ток соленоида макс. .. 340 Выход соленоида Прочие свойства Прямоугольное напряжение, широтно-импульсная модуляция, защита от короткого замыкания Параметры настройки Калибровка нулевой точки информация см. «характеристические кривые» Диапазон настройки чувствительности см. «характеристические кривые» … 5 Индикация Светодиодный индикатор Зеленый Рабочее напряжение Дополнительная информация Особенности Быстрое возбуждение для малого времени срабатывания, регулировка через потенциометры ², экранированный Способ подключения ) Дополнительно для -2: 2002-08, ) В состыкованном состоянии (Для применений вне этих значений, пожалуйста, проконсультируйтесь с нами!) Элементы управления и индикации P1
