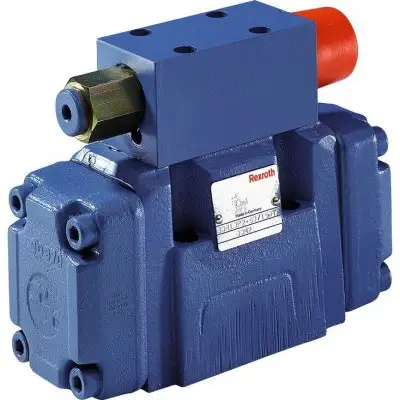

Описание Типоразмер 10 Серия компонентов 6X Максимальное рабочее давление 315 бар Максимальный расход 120 л/мин Особенности Нагрузка error Описание изделия Напорный клапан тип 3DR a с пилотным управлением 3-ходовой Редукционный клапан С Ограничение давления Вторичный контур. Он используется по Редуцировать Системное давление. Редукционный клапан basically состоит основного Клапан (1) С Золотник управления (2) и Клапан пилотного управления (3) С Давление Элемент регулировки (10). Клапан открывает в Исходное положение. Рабочая жидкость может протекать из Канал P по Канал Без restrictions. Давление в Канал A Одновременно applied через отверстие (4) at piston area opposite Пружина сжатия (9). Одновременно, Давление Подаётся через сопло (6) по подпружиненный side Золотник управления (2) и via канал (5) по ball (7) in Клапан пилотного управления (3). в зависимости от setting Пружина сжатия (11), Давление нарастает Перед ball (7) и в канал (5) holding Золотник управления (2) in Открытое положение. Рабочая жидкость протекает из Канал P via Золотник управления (2) по Канал until Давление нарастает в Канал exceeding Давление Значение, установленное на Пружина сжатия (11) и открытие ball (7). Золотник управления (2) перемещает по Закрытое положение. желаемое Редуцированное Давление reached if there a balance между Давление в Канал и Давление Значение, установленное на Пружина сжатия (11). Если давление в Канал увеличивается further Благодаря an external Усилие effect at Исполнительный механизм, Золотник управления (2) Перемещается further against Пружина сжатия (9). Таким образом, Канал Соединяется по Канал T via Управляющая кромка (8) at Золотник управления (2). So much Рабочая жидкость discharged в Бак that Давление can больше не увеличивается. Отвод пилотного масла из Пружинная камера (12) always realized externally via Управляющая линия (13) at Канал Y. A без давления Соединение по Бак must always be ensured. Подключение манометра (14) обеспечивает Управление Редуцированное Давление в Канал A. тип 3DR 10 P4–6X/… Код типа 01 02 03 04 05 06 07 08 09 10 3DR 10 P – 6X / Y / 00 * 01 3-ходовой Редукционный клапан 3DR 02 Типоразмер 10 10 03 Монтаж на плиту P Элемент регулировки 04 Поворотная рукоятка 4 Втулка с шестигранником и Защитный колпачок 5 запираемый Поворотная рукоятка С scale 6 1) Поворотная рукоятка С scale 7 05 Серия 60 до 69 (60 до 69: unchanged Установка и Соединение Размеры) 6X 06 настроечное давление up по 50 бар 50 настроечное давление up по 100 бар 100 настроечное давление up по 200 бар 200 настроечное давление up по 315 бар 315 Пилотное масло Расход 07 Internal Подвод пилотного масла, external Отвод пилотного масла Y 08 С Ограничение хода 00 09 Уплотнения NBR M Уплотнения FKM (Другие уплотнения по запросу) V Observe compatibility of seals С Рабочая жидкость используется. 10 Дополнительная информация в явном тексте * 1) H-ключ С material no. 00008158 включён in Комплект поставки. Preferred типы и Стандартный units specified in EPS (Стандартный price li
