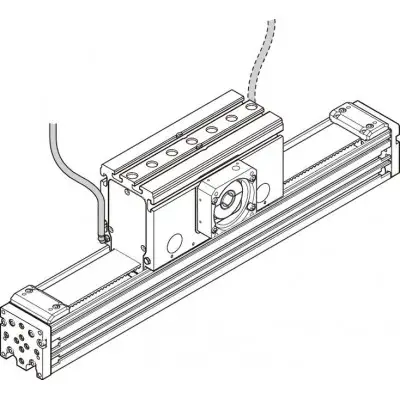

Компактные модули с шарико-винтовой передачей CKK-200-NN-1

Характеристики

Компактные модули с шариковинтовым приводом CKK-200-NN-1 Bosch Rexroth представляют собой устройства, которые используют для автоматизации различных процессов в промышленности. Компактные модули CKK-200-NN-1 выполняют следующие задачи: точное и плавное перемещение объектов в горизонтальной плоскости. Модули могут использоваться для перемещения различных грузов, оборудования или инструментов; регулирование положения объектов в пространстве. Это является важным, когда необходима высокая точность и стабильность положения; эти модули CKK-200-NN-1 легко интегрируются в системы автоматизации производства. Их можно совмещать с различными контроллерами и программным обеспечением, тем самым управлять ими с помощью компьютера или другого устройства; эти устройства изготавливаются из высококачественных материалов и обладают прочной конструкцией. Они могут выдерживать высокие нагрузки и работать в тяжелых условиях, обеспечивая долгий срок службы. данные модули легко установить и настроить. У них простая система обслуживания, что упрощает их эксплуатацию и увеличивает эффективность работы. Компактные модули с шариковинтовым приводом CKK-200-NN-1 чаще всего используют в автомобильной, машиностроительной, электронной и пищевой промышленностях. Также они применяются в производственных линиях, робототехнике, автоматических складах и других сферах, где требуется точное и надежное перемещение объектов. Принцип работы компактных модулей CKK-200-NN-1 заключается в использовании шариковинтового механизма. Шариковинтовой привод преобразует вращательное движение винта в линейное перемещение объекта. Винт снабжен шариками, которые перемещаются по специальным канавкам внутри гайки. При вращении винта гайка перемещается вдоль винта, обеспечивая линейное перемещение объекта. Управление модулем осуществляется с помощью контроллера, который управляет вращением винта и регулирует его скорость и положение.

Описание

Особенности

• Винтовая опора для реализации высоких скоростей на больших сборочных длинах для CKK-200

Описание продукта

Конструкция и принадлежности

1) Крепление двигателя — фланцевого типа с муфтой. 2) Крепление двигателя — ременной боковой привод.

Конструктивное исполнение

1. Шариковинтовая передача (ШВП) с беззазорной одинарной гайкой
2. Торцевой блок со стороны привода
3. Каретка со встроенным блоком направляющих
4. Крышка
5. Защитная лента из усиленной полиуретановой ленты
6. Торцевой блок
7. Рама

Принадлежности:

8) Монтажная плита. 9) Магнитный датчик. 10) Монтажный канал. 11) Розетка/штекер. 12) Фланец и муфта. 13) Ременной боковой привод. 14) Двигатель.

Крепления двигателя

Крепления двигателя с монтажным комплектом и муфтой или через ременной боковой привод. Монтажные комплекты для двигателей в соответствии с требованиями заказчика. Необслуживаемые серводвигатели с выбираемым тормозом и установленной обратной связью.

Магнитные датчики, срабатывание переключателя без дополнительной метки переключения. Розетка и штекер. Алюминиевый монтажный канал для датчиков.

Крепление двигателя с фланцем и муфтой

Двигатель может быть прикреплен ко всем компактным модулям с ШВП посредством фланца и муфты.
