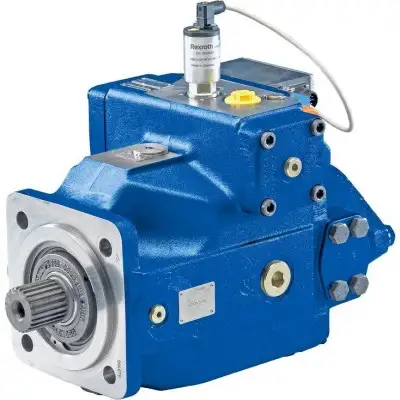

Давление и flow Управление Системы SYHDFEE-1X

Характеристики

Параметр	Значение
Типоразмер	40
Максимальное рабочее давление	350 бар

Для аксиально-поршневого насоса переменной производительности A4VSO. … 355. Серия 1X. . Функции: Управление углом наклона, Управление давлением, Ограничение крутящего момента, Функция регулирования частоты вращения, Master-Slave. Связь: Sercos, PROFINET, EtherNET/IP, POWERLINK, VARAN, CAN over EtherCAT, ServoDrive over EtherCAT, аналоговая

Особенности

• Система управления используется для электрогидравлического регулирования угла наклона, давления и мощности (частично опционально) аксиально-поршневого насоса переменной производительности
• Она состоит из следующих компонентов:. Аксиально-поршневой насос переменной производительности A4VSO, оптимизированный для работы в системе управления VT-DFP. Пропорциональный клапан в качестве пилотного клапана управления со встроенной электроникой, включая индуктивный датчик положения для определения положения клапана
• Датчик положения для определения угла наклона
• Датчик давления с подходящим уровнем сигнала и динамикой (опционально)

Описание

1 Наклонная шайба. 2 Пилотный клапан управления. 3 Противопоршень. 4 Рабочий поршень. 5 Пружина. 6 Индуктивный датчик положения клапана. 7 Датчик угла наклона. 8 Пропорциональный электромагнит. 9 Золотник клапана. 10 Пружина. 11 Встроенная электроника. 12 Разъём X1. 14 Разъём X2 для подключения датчика давления HM 20, кабельное исполнение (только с входом фактического значения давления «F»). 15 Приводной вал. 16 Присоединительный фланец. 17 Монтажная плита, опционально с проходным приводом.

Типовое обозначение

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17. SYHDFEE – 1X / – B 25 – – – *. Насос системы управления. Серия. 01 Система управления со встроенной аналоговой электроникой SYHDFEE.

Комбинации

насосов (см. ниже) SY2HDFEE SY3HDFEE. 02 Серия 10 .. 19 (10 .. 19: неизменные установочные и присоединительные размеры) 1X. Типоразмер 040 071 125 180 250 355. 03 Рабочий объём см³ 40 71 125 180 250 355 напр. 071. Направление вращения, вид на приводной вал. 04 Правое ✔ ✔ ✔ ✔ ✔ ✔ R. Левое ✔ ✔ ✔ ✔ ✔ ✔ L. Гидравлическая жидкость. 05 Минеральное масло по DIN 51524 (HL/HLP) ✔ ✔ ✔ ✔ ✔ ✔ V. HFC – ✔ ✔ ✔ ✔ ✔ F. Исполнение приводного вала. 06 Цилиндрический с призматической шпонкой DIN 6885 (не в сочетании с проходным приводом) ✔ ✔ ✔ ✔ ✔ ✔ P. Шлицевой вал, профиль DIN 5480 ✔ ✔ ✔ ✔ ✔ ✔ Z. Присоединительный фланец. 07 ISO 4-отверстия ✔ ✔ ✔ ✔ ✔ ✔ B. Порт для рабочих линий: порт давления B и порт всасывания S. 08 Порт B и S: SAE, смещены на 90° вбок, метрическая крепёжная резьба, 2-й порт давления B1 напротив B – при поставке закрыт фланцевой заглушкой ✔ ✔ ✔ ✔ ✔ ✔ 25. Проходной привод (все проходные приводы одинарных насосов поставляются без ступицы и являются эксплуатационно безопасными при наличии торцевой крышки). 09 Без проходного привода ✔ ✔ – – – – N00. Универсальный проходной привод, эксплуатационно безопасно закрыт торцевой крышкой на заводе; компоненты для установки дополнительных ступеней насоса см. «Принадлежности». – – ✔ ✔ ✔ ✔ U99. Проходной привод, эксплуатационно безопасно закрыт торцевой крышкой на заводе; компоненты для установки дополнительных ступеней насоса см. «Принадлежности». ✔ ✔ – – – – K99. Центрирование: SAE ⌀82,55 мм. Присоединяемый насос (примеры): A10VSO.31 NG

. Особенности: Система управления используется для электрогидравлического регулирования угла поворота, давления и мощности (частично опционально) аксиально-поршневого насоса переменной производительности. Коммуникация: Sercos, PROFINET, EtherNET/IP, POWERLINK, VARAN, CAN по EtherCAT, ServoDrive по EtherCAT, аналог. Характеристики: Система управления используется для электрогидравлического регулирования угла поворота, давления и мощности (частично опционально) аксиально-поршневого насоса переменной производительности. Функция: Регулирование угла поворота, регулирование давления, ограничение крутящего момента, скорости регулирования функция, мастер-раб
